Введение в штырьки
Штырек - это обычный электронный компонент, который используется для подключения сигналов или питания от электронного устройства к внешней цепи. Обычно он изготавливается из металлического материала и имеет возможность вставляться и выниматься, чтобы подключить или отключить его от разъема.
Классификация штифтов
Штырьки играют важную роль в электронных устройствах. Они создают соединения между печатными платами и передают сигналы и питание. Штырьки также делают печатные платы модульными или заменяемыми, что облегчает обслуживание и модернизацию электронного оборудования. Исходя из различных областей применения и форм конструкции, штифты можно разделить на различные типы, в том числе:
1. прямые штифты: прямые штифты - это распространенный тип штифтов, чьи штифты обычно расположены по прямой линии и могут быть вставлены вертикально в разъем на печатной плате.
2. подпружиненные штифты: подпружиненные штифты обычно изготавливаются из подпружиненного материала и могут сохранять стабильность своей формы в течение долгого времени.
3. штырьки с заголовком: штырьки с заголовком обычно используются для соединения нескольких печатных плат или модулей. Обычно они имеют отверстия, которые позволяют подключать их к другим электронным компонентам.
4.SMD-штырьки: SMD-штырьки используются только для сборки печатных плат поверхностного монтажа, чтобы уменьшить пространство и вес устройства.
Нанесение покрытия на поверхности штифтов
В электронных компонентах, штифты, как часто используемое соединение, его покрытие поверхности может улучшить его проводимость, коррозионную стойкость, устойчивость к окислению и другие свойства, тем самым улучшая срок службы и производительность штифтов. Обычно используемые материалы для покрытия включают золотое покрытие, серебряное покрытие, оловянное покрытие и т.д.
Золотое покрытие
Золотое покрытие - это обработка, которая электрохимически прикрепляет металл к поверхности штифта, обладающего отличной электропроводностью и коррозионной стойкостью. В то же время сам металл имеет ярко-золотистый цвет и привлекательный внешний вид. По этой причине золотое покрытие часто используется в качестве обработки поверхности штифтов в области высокотехнологичных приборов или электронных компонентов.
Покрытие серебром
Серебрение - это обработка, при которой серебро наносится непосредственно на поверхность штифтов, обладающих высокой электропроводностью и коррозионной стойкостью. По сравнению с золотым покрытием, серебряное покрытие имеет более слабый блеск поверхности и менее подвержено окислению. Поэтому в области высоких частот, высокоскоростной передачи и т.д. использование посеребренных высокочастотных штифтов имеет более очевидные преимущества.
Оловянный слой
Оловянное покрытие - это вид обработки для прикрепления оловянных элементов к поверхности штифта, и общие сценарии применения включают низкую частоту, низкоскоростную передачу и другие области. Серебристо-белый цвет и отличная паяемость оловянного слоя делают его популярным выбором для таких применений, как пайка штырьков.
Применение рентгенофлуоресцентной спектроскопии в анализе штифтового покрытия
Толщина гальванического покрытия является важным фактором в обеспечении качества штырей. Анализ и тестирование гальванического покрытия штырей - важнейший этап в обеспечении производительности и надежности разъемов. Распространенные методы анализа толщины покрытия включают металлографию, рентгенофлуоресцентную спектрометрию (XRF), электронную микроскопию и т. д. Эти инструменты позволяют определить, находится ли толщина покрытия в заданном диапазоне, среди которых анализ XRF является одним из распространенных и популярных методов в области измерения толщины покрытия благодаря своим неразрушающим, быстрым и прямым характеристикам.
应用案例
Анализатор покрытий INSIGHT прост в эксплуатации и гибок в настройке, что позволяет легко решать задачи, связанные с измерением образцов различных типов, форм и размеров. Ниже приведены результаты проверки группы образцов с помощью INSIGHT.

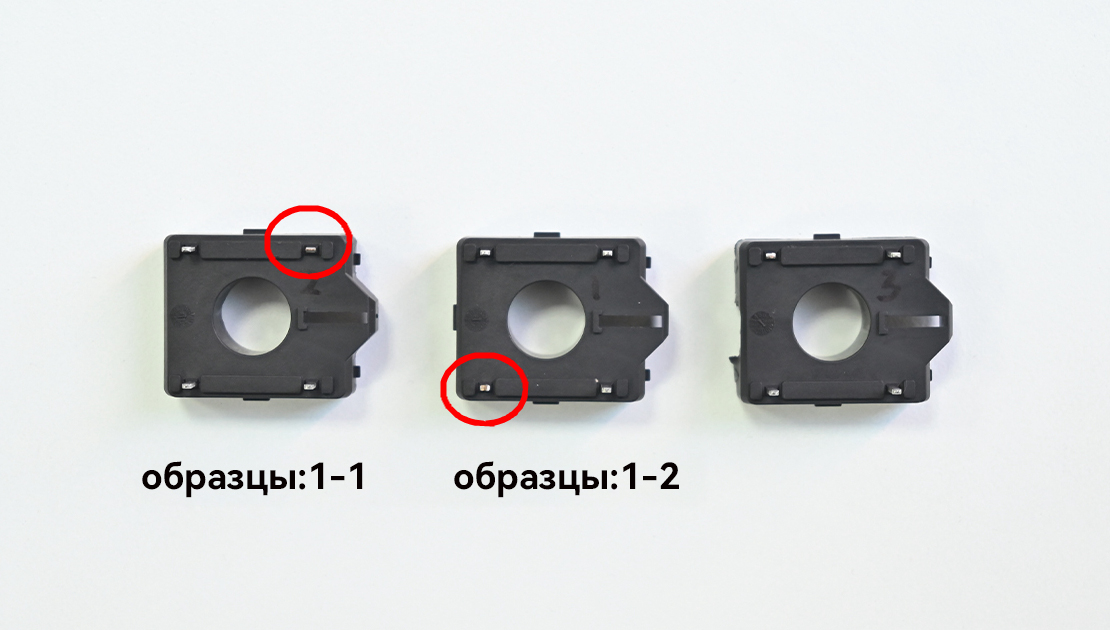

(1)Отображение образцов

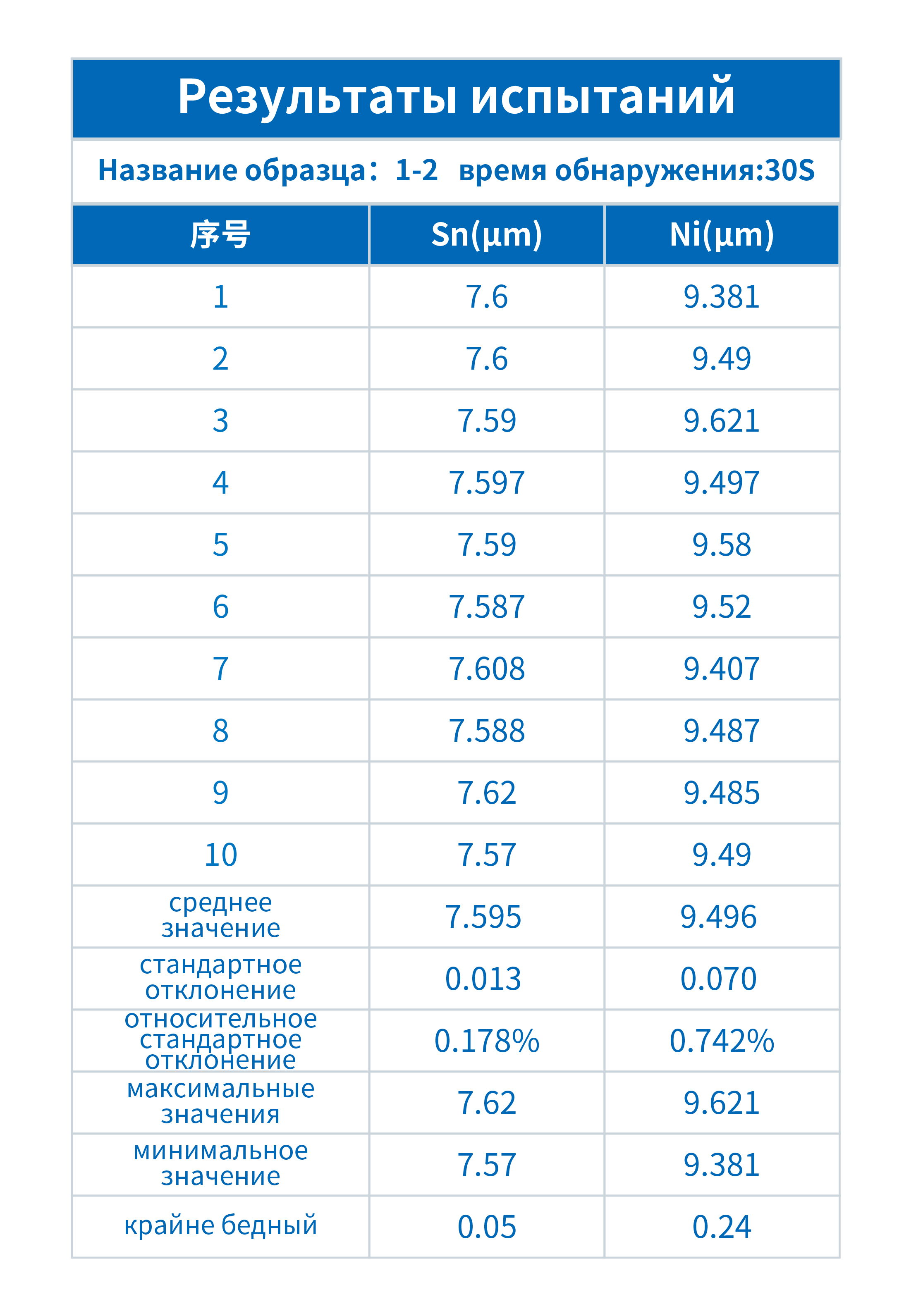

(2)Дисплей тестового интерфейса
