Серия SHINE (портативная)

Исследовательское издание SHINE

Исследовательское издание SHINE

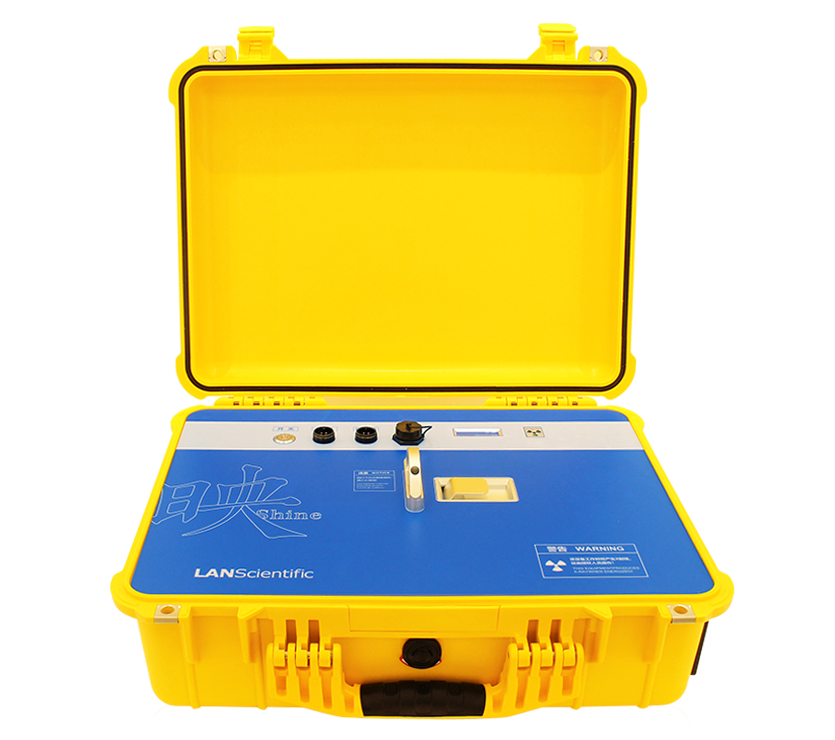

рентгеновский дифрактометр Mapping SHINE - это портативное рентгеновское дифракционное оборудование, самостоятельно разработанное компанией WaveSound Science путем объединения ряда технологий, таких как XRD, XRF и компьютерное программное обеспечение. Посредством дифракции рентгеновских лучей на образце и анализа его дифракционной картины прибор получает информацию о составе материала, структуре или морфологии атомов или молекул внутри материала (информацию о всей кристаллической фазе, ID основных компонентов материала, второстепенных компонентов или следовых компонентов), что имеет преимущества простой подготовки образца, незагрязненности, быстроты, высокой точности измерений и большого количества информации о целостности кристалла, и является основным методом исследования физических фаз и кристаллической структуры материала. Это основной метод исследования физических фаз и кристаллической структуры веществ.

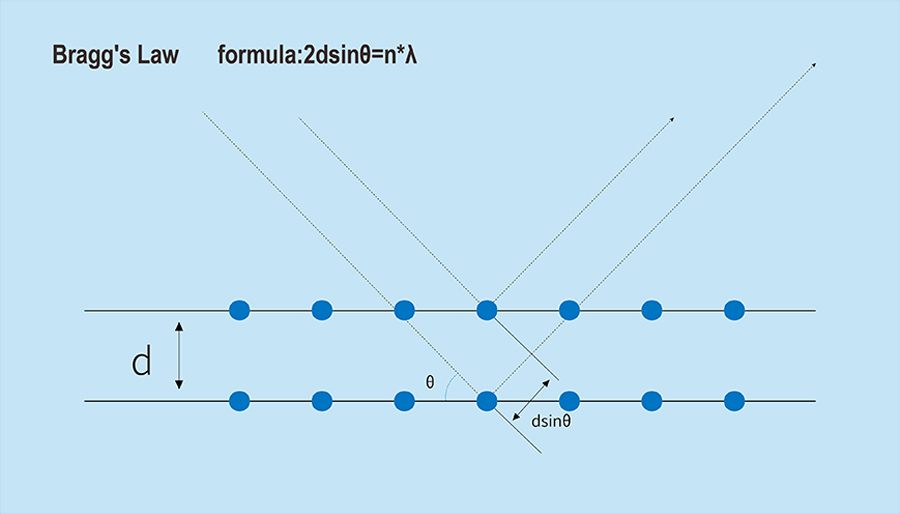

В Mapping SHINE используется геометрия пропускания в точке прохождения рентгеновского луча через образец. Микрофокусная рентгеновская трубка испускает рентгеновский луч, который проходит через коллиматор и облучает частицы порошка в кювете, а уникальная система вибрации подвергает более кристаллические поверхности частиц порошка воздействию рентгеновского луча, который дифрагирует при выполнении закона Брэгга и таким образом фиксирует дифракционную картину на ПЗС-матрице. Количество образца в кювете фиксировано, поэтому изменение плотности образца не влияет на разрешение. Эта особенность особенно важна для материалов с низкой плотностью, например, фармацевтических образцов, где при фиксированных проникающих свойствах может быть достигнуто более высокое разрешение, чем в приборах, основанных на методах отражательной геометрии.


Основные характеристики

Портативный

Прибор выполнен как единое целое в водо- и пыленепроницаемом корпусе без механических движущихся частей, легкий и компактный, удобный для переноски, может свободно использоваться для научных исследований в лаборатории/на месте.

Интеграция

Интеграция технологий XRD и XRF позволяет одновременно получать данные о рентгеновских фотонах от XRD и XRF во время каждого испытания, предоставляя информацию о составе, фазе и структуре вещества, что способствует получению более точных результатов испытаний.

Простота

Управление одной кнопкой, калибровка не требуется, автоматическое определение. Отображение полноспектральных дифрактограмм в реальном времени, автоматический фазовый анализ и получение количественных результатов нажатием одной кнопки.

Простая пробоподготовка

Для получения высококачественных результатов одного анализа требуется всего около 20 мг образца. Подготовка образца может быть завершена за 3 минуты (дробление, фильтрация и просеивание, загрузка) без необходимости нарезки, прессования и соскабливания.

Передача данных

Прибор может быть подключен к ноутбуку через USB, Bluetooth, WIFI и высокоскоростное соединение для контроля и анализа физической фазы в режиме реального времени.

Безопасность

Профессиональная мультизащитная радиационная обработка, отсутствие утечки радиации во время измерения.



Область применения

SHINE 研究版(图1)


Биомедицинские

SHINE 研究版(图2)

Экологические испытания

SHINE 研究版(图3)

Геологическая разведка

SHINE 研究版(图4)


Исследования и образование


SHINE 研究版(图5)

Соединения металлов

SHINE 研究版(图6)


Химия и катализаторы



Техническая спецификация

Разрешение рентгеноструктурного анализа0.2°@2θ FWHM
Диапазон рентгеноструктурного анализа5-55°2θ
ремеслоCCD2000 X 256 пикселей, двухмерная трехступенчатая ПЗС с пельтерным охлаждением
Мишени для рентгеновских трубокКластерная микрофокусная точечная рентгеновская трубка,Cu 、 Co、Cr、Fe、Ni、Mo、Ag、W Целевой материал (может быть выбран в зависимости от испытуемого образца)
Напряжение рентгеновской трубкиМаксимум 50kV,0-50kV регулируемый
Мощность рентгеновской трубкиМаксимум 40W,0-40W регулируемый
Энергетическое разрешение XRF127eV@8keV
Размер частиц образцаЧастицы образца <150 мм (сито 100 меш)
Метод рассеивания теплаводяное охлаждение
размер выборкиПриблизительно 20mg
рабочая температура -10°C-35°C
гири15KG
источник питанияЛитий-ионный аккумулятор или адаптер питания
размеры50cm ×40cm ×18.8cm(L×W×H)
Язык Китайский, английский и другие языки
