Серия FRINGE(Тип рабочего стола)

FRINGE

FRINGE

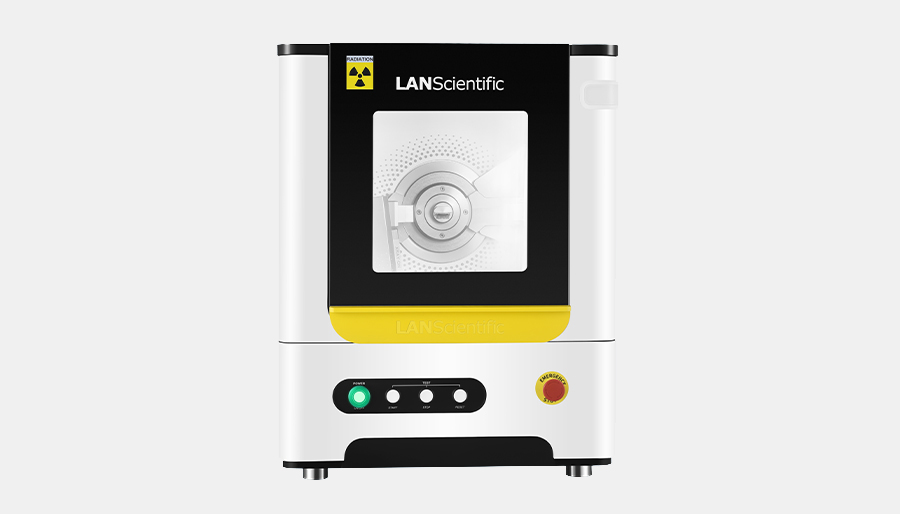

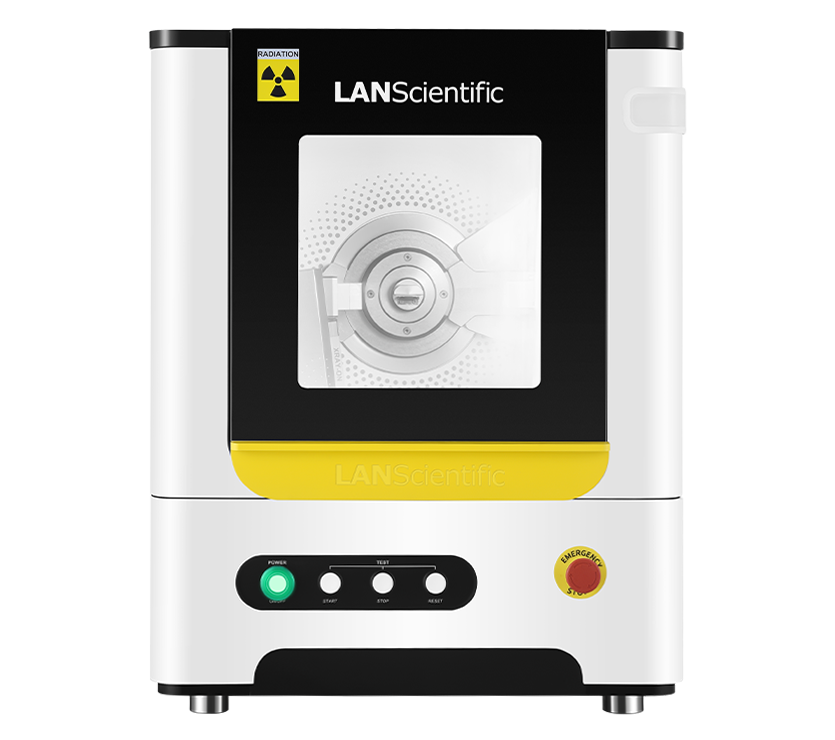

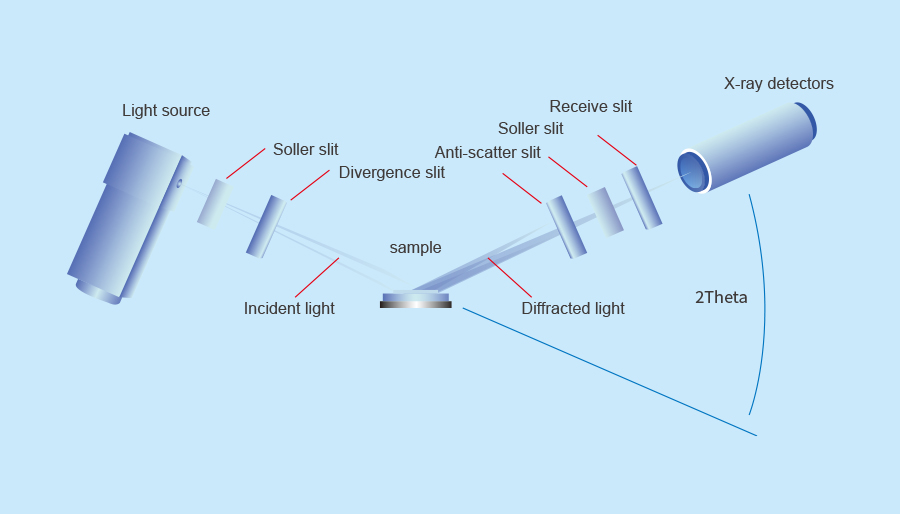

Настольный рентгеновский дифрактометр FRINGE в рентгеновском пучке через щель Sola, расходящуюся щель облучения на образец, стол образца расположен в центре гониометра, на основе геометрии отражения θs - θd, рентгеновский пучок в удовлетворении закона Брэгга, дифракционное явление в определенном направлении, через антирассеивающую щель, щель Sola, приемную щель, чтобы достичь рентгеновского детектора, и в конечном итоге через систему обработки данных в Собранная дифракционная картина отображается в программе анализа.

Простота управления FRINGE и превосходное разрешение делают его идеально подходящим для пользователей в промышленности и академических исследованиях. Компактная и легкая форма и простой в использовании дизайн, очень экономит место, подходит для каждого стола, просто нужно подготовить стандартную розетку, а затем потратить несколько минут, вы можете завершить основной физической фазы порошка, блока или пленки и других форм образцов для качественного и количественного анализа, анализа кристаллической структуры, анализа структуры материала и определения степени кристалличности, это идеальный выбор для различных анализа структуры материала.




Основные характеристики

Подъемная дверь большого шкафа с газовой пружиной

Газовая пружина большой шкаф окно подъемной двери, экономия пространства стола, подходит для каждого стола, эффективно улучшить использование пространства.

Встроенная система охлаждения с циркуляцией воды

FRINGE имеет встроенную систему охлаждения с циркуляцией воды, нет необходимости добавлять дополнительный охладитель, а программное обеспечение может отображать информацию о температуре воды, расходе и скорости потока в рентгеновской трубке в режиме реального времени.

XRD для всех

После получения дифракционных данных CrystalX автоматически анализирует физическую фазу и выдает процентное содержание каждого компонента физической фазы, что значительно снижает требования к пользователю, которому достаточно нажать кнопку "Начать тест", а все остальное предоставить программе CrystalX.

Безопасность

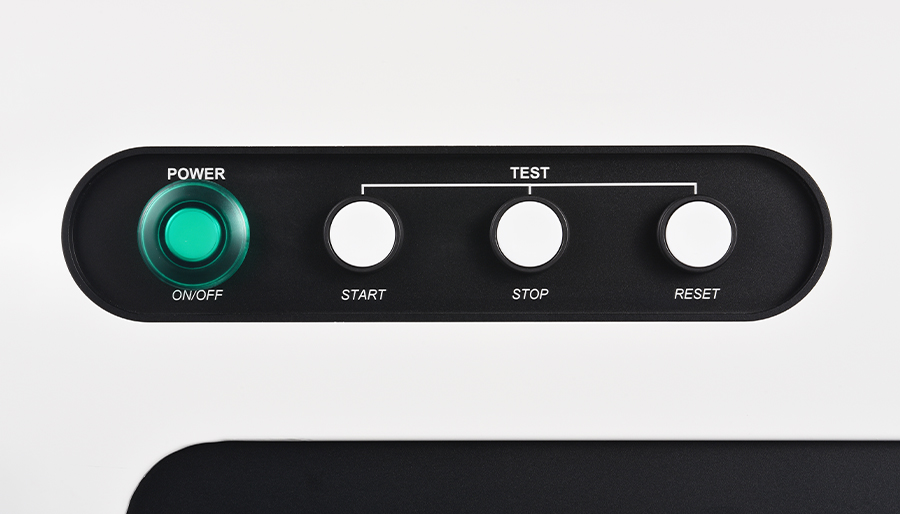

Автоматическое устройство защиты от отключения в процессе тестирования, устройство блокировки безопасности, отделение для образца полностью закрывается после закрытия, интерфейс управления имеет функцию подсказки о закрытии отделения для образца.

Встроенная щель Sola

Встроенная щель без регулируемых подвижных частей повышает надежность гониометрической системы и позволяет устанавливать прибор на автомобильную лабораторную платформу.

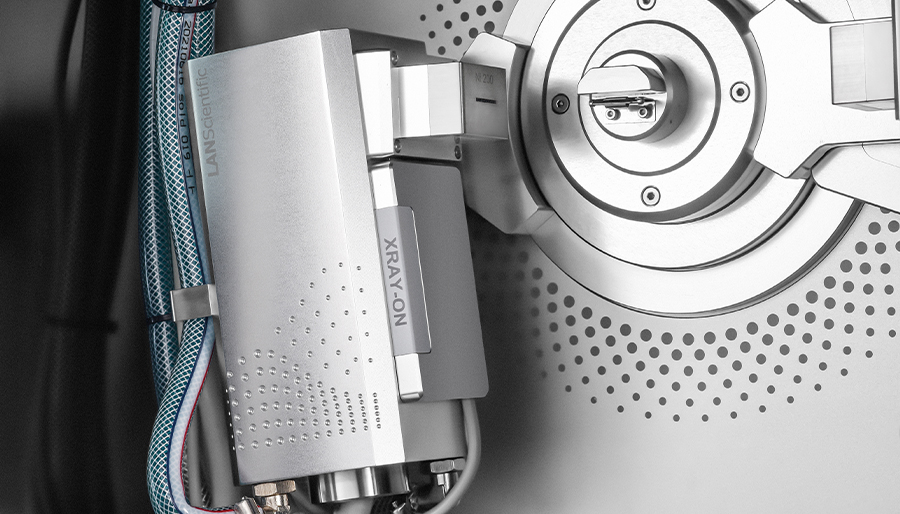

Детектор DPPC

Детектор DPPC (Digital Pulse Processing Counting Detector) с производительностью счета ≥ 1 x 107 CPS, эффективно подавляет флуоресценцию образца и обеспечивает превосходное соотношение пика и обратного хода даже для сильно флуоресцирующих образцов, устраняя необходимость во вторичном монохроматоре и обеспечивая энергодисперсионную спектроскопию вместе с дифракционными данными.

Область применения

FRINGE(图1)


Добыча лития и литиевая энергетика


FRINGE(图2)

Керамика, цемент

FRINGE(图3)

Геологическая разведка

SHINE 研究版(图4)


Исследования и образование

FRINGE(图5)

Соединения металлов

FRINGE(图6)


биомедицина



Техническая спецификация

угломерθ-θ вертикальный гониометр, радиус дифракционного круга 150mm
2θ Диапазон углов-3° - +150°
2θ Точность углаОтклонение <±0,02° во всем спектральном диапазоне
разрешение <0,04°2θ Ширина полупика FWHM
Sola SlitsВстроенная щель Sola, не имеющая подвижных регулируемых частей, повышает надежность гониофотометрической системы и позволяет устанавливать настольные рентгенофлуориметры FRINGE на лабораторные платформы, смонтированные на транспортных средствах.
Рентгеновская трубкаМеталлокерамическая рентгеновская трубка, поддерживает мощность до 2.2KW, фокусное расстояние: 1x10 mm, конфигурация мишени Cu по умолчанию
Мощность высоковольтного генератораТвердотельный высокочастотный генератор высокого напряжения, максимальная выходная мощность 600W
Размер инструмента580mm x 450mm x 680mm(L×W×H)
гири120KG
источник питания220V±10V,50Hz,мощность (выход) 1000W
Метод рассеивания теплаВстроенная система охлаждения с циркуляцией воды, нет необходимости добавлять дополнительный чиллер, программное обеспечение может в реальном времени отображать температуру воды, расход, скорость потока и другую информацию в рентгеновской трубке
ремеслоDPPC

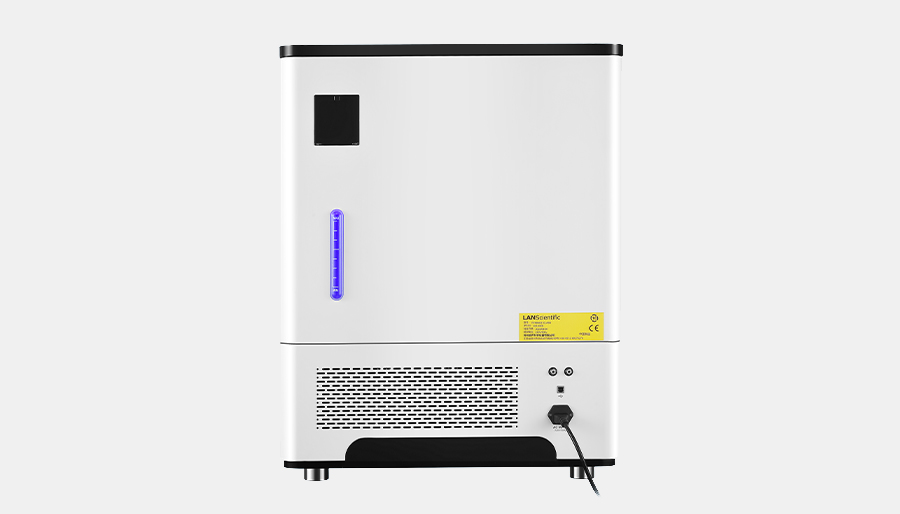

разъемКомпактные бытовые розетки обеспечивают питание, а USB-порт подключается к компьютеру для управления XRD
подача воздухаОбеспечивает 2 газовых соединения для анализа на месте или защиты атмосферы
безопасностьFRINGE имеет газовую пружину большое окно подъемной двери, может наблюдать процесс анализа на месте без мертвого угла, и может эффективно экранировать рентген, с защитой автоматического отключения в процессе тестирования, безопасности блокировки устройства, отсек образца закрывается после закрытия производительность полностью закрыта, интерфейс управления имеет отсек образца закрыт функция подсказки
Особенности облачного сервисаСинхронизируемый мобильный APP-сервис для поддержки управления дифракционными данными на основе карт и доступа к системам управления знаниями
CrystalX оборудованиеCrystalX автоматически анализирует фазу после получения дифракционных данных и выдает процентное содержание каждого компонента фазы, что значительно снижает требования к пользователю: никакого ручного поиска, никакого вычитания фона, никакого сглаживания, никакого ручного поиска пиков, просто нажмите кнопку "Start Test" и предоставьте все остальное программе CrystalX
