Серия FRINGE(Тип рабочего стола)

FRINGE CLASS

Запатентованная новая система гониофотометра с θ-2θ связью и одноосевым приводным механизмом, компактная и простая, с необычайными амбициями.
FRINGE CLASS

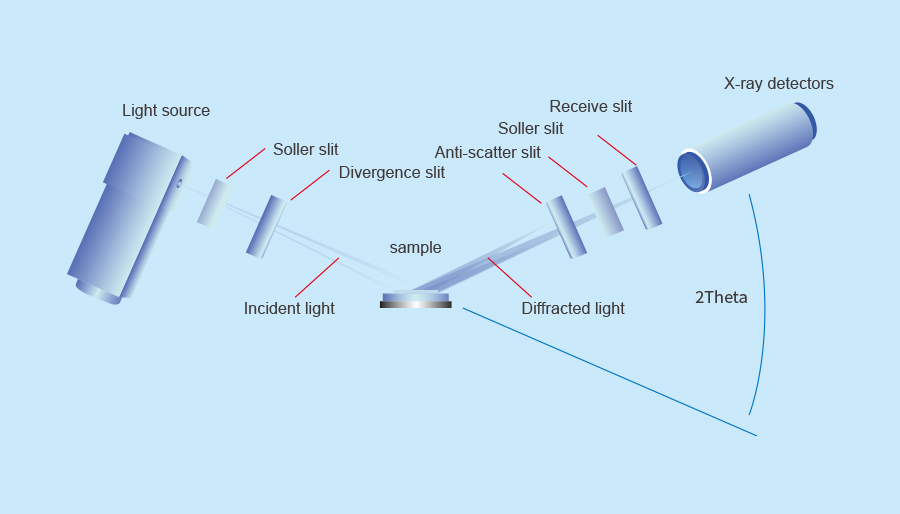

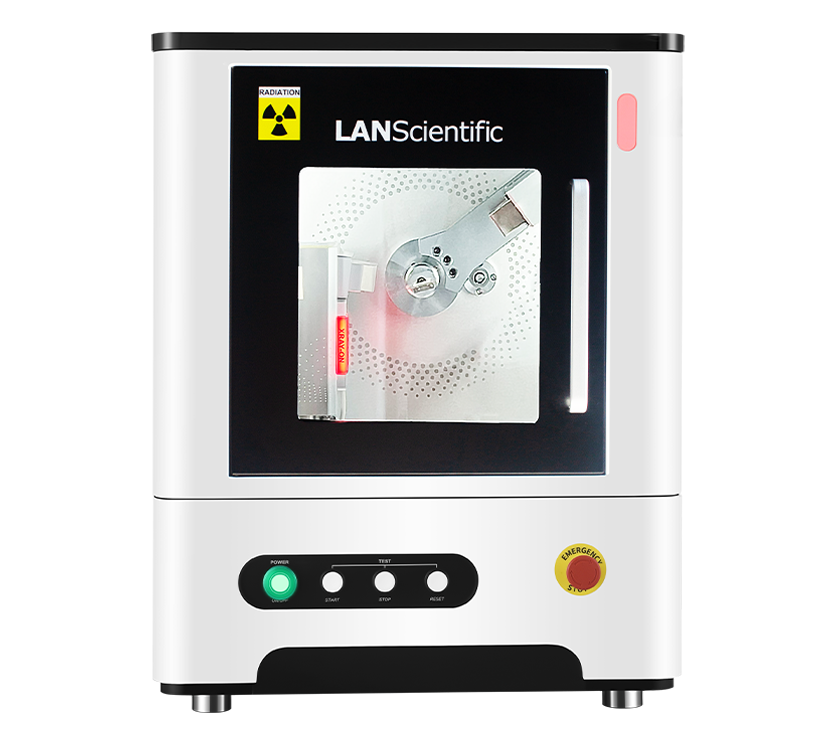

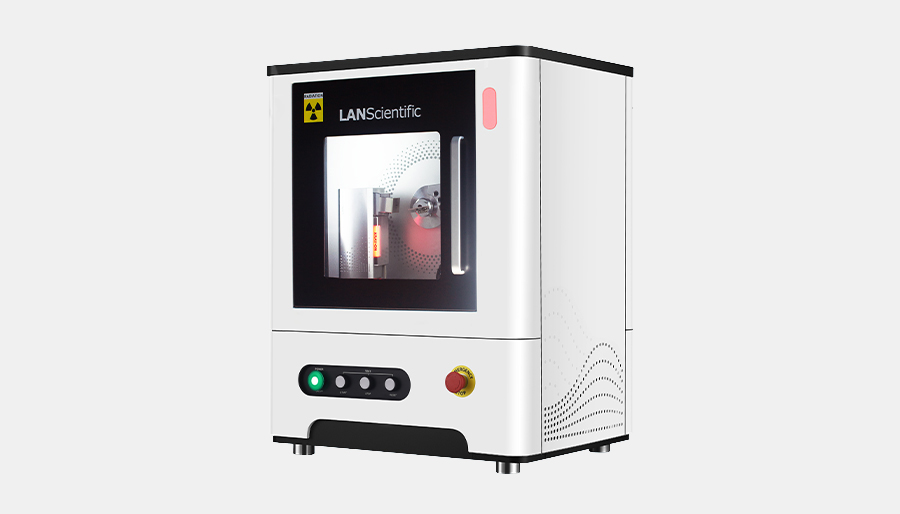

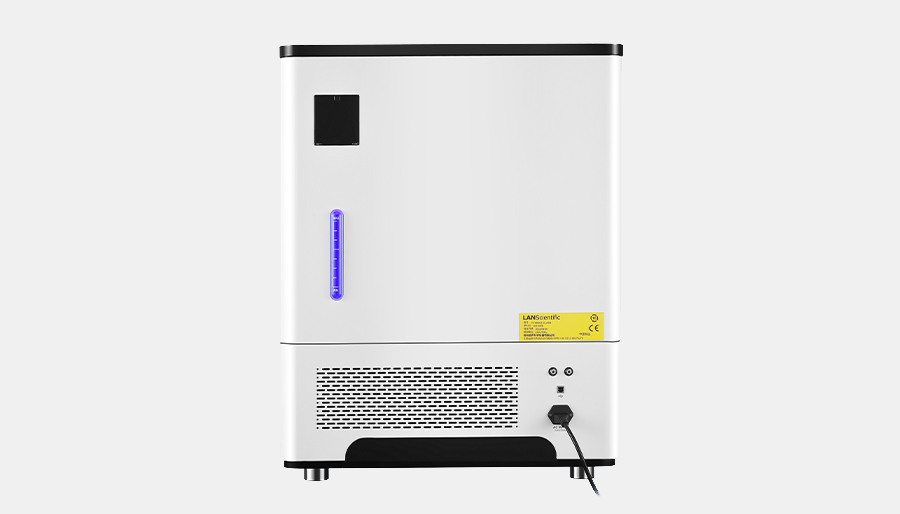

Настольный рентгеновский дифрактометр FRINGE CLASS используется для облучения образца рентгеновским пучком через щель Sola и расходящуюся щель, при этом столик с образцом расположен в центре гониометра. На основе геометрии отражения θs-θd рентгеновский пучок дифрагирует в определенном направлении при выполнении закона Брэгга и поступает на рентгеновский детектор после прохождения через антирассеивающую щель, щель Sola и приемную щель, и наконец проходит через Система обработки данных выводит собранную дифракционную картину на экран аналитического программного обеспечения.

FRINGE CLASS - это многофункциональный прибор для дифракционного анализа порошков, разработанный компанией самостоятельно, объединяющий ряд технологий, таких как XRD и компьютерное программное обеспечение, и позволяющий быстро проводить качественный и количественный анализ основных физических фаз образцов в виде порошков, кусков или тонких пленок, анализ кристаллической структуры, анализ структуры материалов и определение степени кристалличности, характеризующийся простотой управления, высокой точностью, высокой скоростью определения и т.д., и может быть использован для исследования материалов, Биомедицина, минералы, пластмассовые изделия, полупроводники и многие другие области для обеспечения высокоточного анализа.




Основные характеристики

Гониофотометрическая система с θ-2θ соединением

Запатентованная новая гониофотометрическая система θ-2θ со связью, одноосный приводной механизм, простой и экономичный, с необычайными амбициями.

Встроенная система водяного охлаждения

FRINGE CLASS имеет встроенную систему охлаждения с циркуляцией воды, что устраняет необходимость в дополнительном чиллере, а программное обеспечение отображает в реальном времени информацию о температуре воды, скорости потока и скорости движения в рентгеновской трубке.

XRD для всех

После получения дифракционных данных CrystalX автоматически анализирует физическую фазу и выдает процентное содержание каждого компонента физической фазы, что значительно снижает требования к пользователю, которому достаточно нажать кнопку "Начать тест", а все остальное предоставить программе CrystalX.

Безопасность

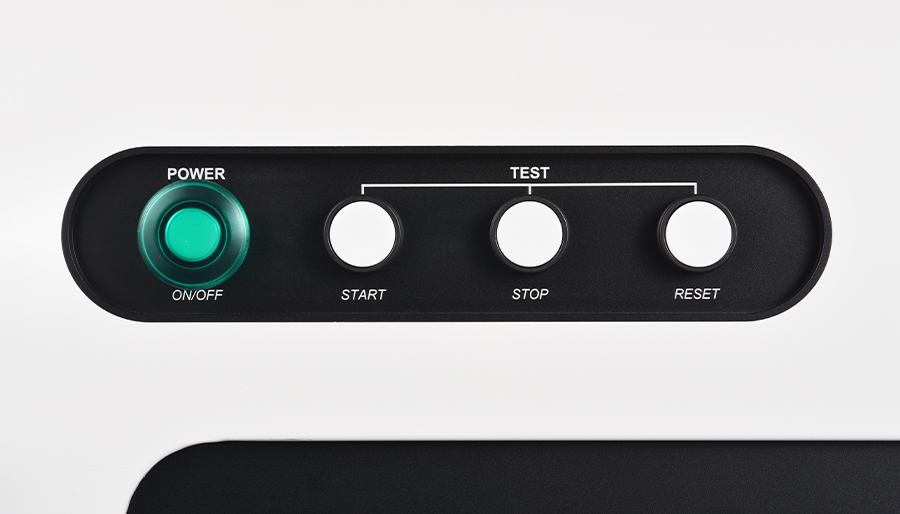

Автоматическая защита от отключения во время тестирования, устройство блокировки безопасности, камера для образцов полностью закрыта при закрытии, а интерфейс управления имеет функцию напоминания о закрытии камеры для образцов.

Встроенная щель Sola

Встроенная гониометрическая щель без подвижных регулируемых частей повышает надежность гониометрической системы и позволяет устанавливать прибор на автомобильную лабораторную платформу.

Область применения


FRINGE CLASS(图1)


Диоксид титана

FRINGE CLASS(图2)

Порошок оксида алюминия



FRINGE CLASS(图3)

Графитированная степень



FRINGE CLASS(图4)


Керамические материалы


FRINGE CLASS(图5)

Асбестовые материалы


FRINGE CLASS(图6)


Цемент

FRINGE CLASS(图7)


Фармацевтический анализ

например, определение дисперсности монтмориллонита, анализ кристаллов API и т.д.

FRINGE CLASS(图8)


Тальк


FRINGE CLASS(图9)

Другие области







Техническая спецификация

угломерВертикальный гониометр с θ-2θ связью, радиус дифракционного круга 150 mm
2θ Диапазон углов-3° - +150°
2θ Точность углаОтклонение <±0,02° во всем спектральном диапазоне
разрешение <0,04°2θ Ширина полупика FWHM
Sola SlitsВстроенная щель Sola без подвижных регулируемых деталей повышает надежность гониофотометрической системы, позволяя устанавливать настольный рентгенофлуоресцентный анализатор FRINGE CLASS на лабораторную платформу, смонтированную на автомобиле.
Рентгеновская трубкаМеталлокерамическая рентгеновская трубка, поддерживает мощность до 2.2KW, фокусное расстояние: 1x10 mm, конфигурация мишени Cu по умолчанию
Мощность высоковольтного генератораТвердотельный высокочастотный генератор высокого напряжения, максимальная выходная мощность 600W
Размер инструмента580mm x 450mm x 680mm(L×W×H)
гири120KG
источник питания220V±10V,50Hz,Мощность всей машины 1000W
Метод рассеивания теплаFRINGE CLASS имеет встроенную систему охлаждения с циркуляцией воды, нет необходимости добавлять дополнительный чиллер, программное обеспечение может в реальном времени отображать температуру воды, расход, скорость потока и другую информацию в рентгеновской трубке.
ремеслоDPPC
разъемКомпактные бытовые розетки обеспечивают питание, а USB-порт подключается к компьютеру для управления XRD.
подача воздухаОбеспечивает 2 газовых соединения для анализа in-situ или защиты атмосферы.
безопасностьЭффективное экранирование рентгеновского излучения, автоматическое отключение в процессе тестирования защиты, устройство блокировки безопасности, отсек для образцов закрывается после закрытия производительности отсека для образцов полностью закрыт, интерфейс управления имеет функцию подсказки закрытия отсека для образцов
Особенности облачного сервисаСинхронизируемый мобильный APP-сервис для поддержки управления дифракционными данными на основе карт и доступа к системам управления знаниями.
CrystalX оборудованиеПосле получения дифракционных данных CrystalX автоматически анализирует физическую фазу и выдает процентное содержание каждого компонента физической фазы, что значительно снижает требования пользователя, не нужно вручную искать, вычитать фон, сглаживать, искать пики вручную, нужно только нажать кнопку "Start Test", а все остальное предоставить программе CrystalX.
