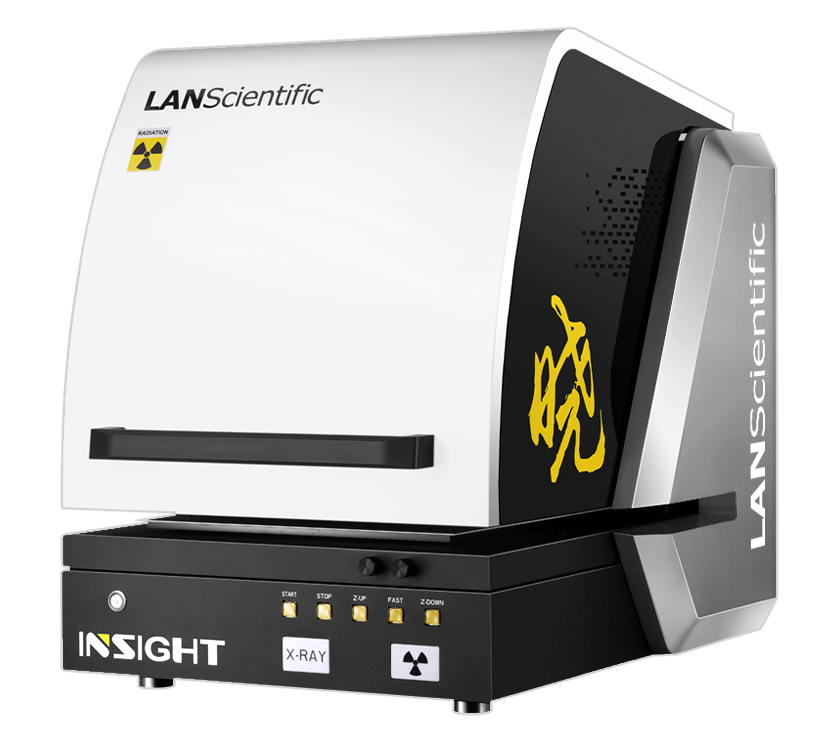

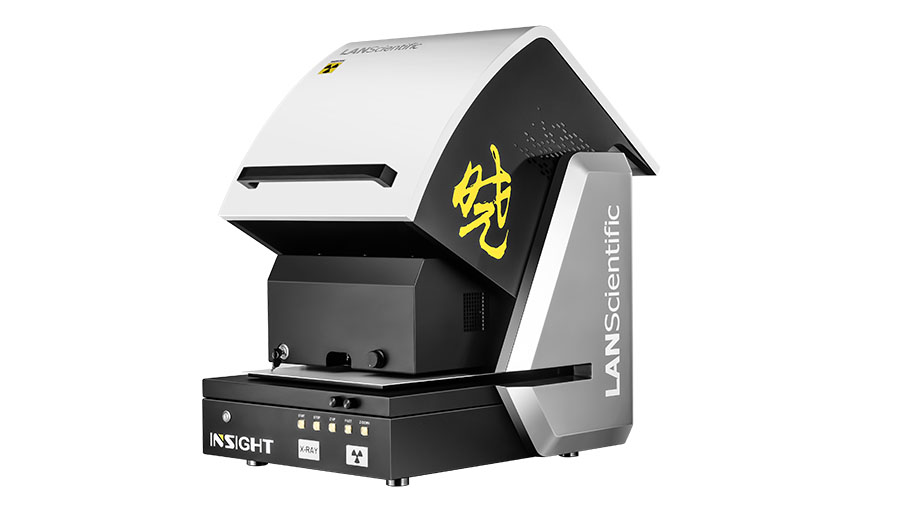

Серия INSIGHT (Тип рабочего стола)

INSIGHT металлическая деталь

INSIGHT металлическая деталь

Проверка качества различных продуктов с покрытием варьируется от детали к детали и от слоя к слою, но внешний вид, толщина, коррозионная стойкость и связь с основным металлом покрытия - это те параметры, которые должны быть проверены для всех продуктов с покрытием, из которых толщина покрытия является наиболее важным фактором для обеспечения качества продуктов с покрытием. Для аппаратной промышленности, контроля процесса обработки поверхности, проверки качества продукции и других аспектов обнаружения и скрининга WaveSound Science предлагает вам эффективные, интеллектуальные аналитические приборы XRF -  INSIGHT Coating Analyser.

INSIGHT Coating Analyser - это анализатор покрытий с верхней подсветкой, обладающий высокой чувствительностью, неразрушающим действием, простым управлением, высокой точностью тестирования, компактным внешним видом, экономией места и т.д. Он может использоваться не только для элементного анализа образцов с неровными, неправильными или даже крошечными кусочками, но и для измерения толщины покрытий и систем покрытий, что широко используется в контроле качества всех видов продукции, инспекции входящих материалов и контроле производственного процесса. Он широко используется при контроле качества, входном контроле материалов и контроле производственного процесса различных продуктов, чтобы помочь клиентам снизить материальные затраты и соответствовать соответствующим промышленным стандартам.






Основные характеристики

Мультиколлиматор

Опции мультиколлиматора или комбинации коллиматоров, автоматически переключаемые программным обеспечением, делают Dawn INSIGHT значительно более универсальным, позволяя гибко работать с деталями различных размеров.

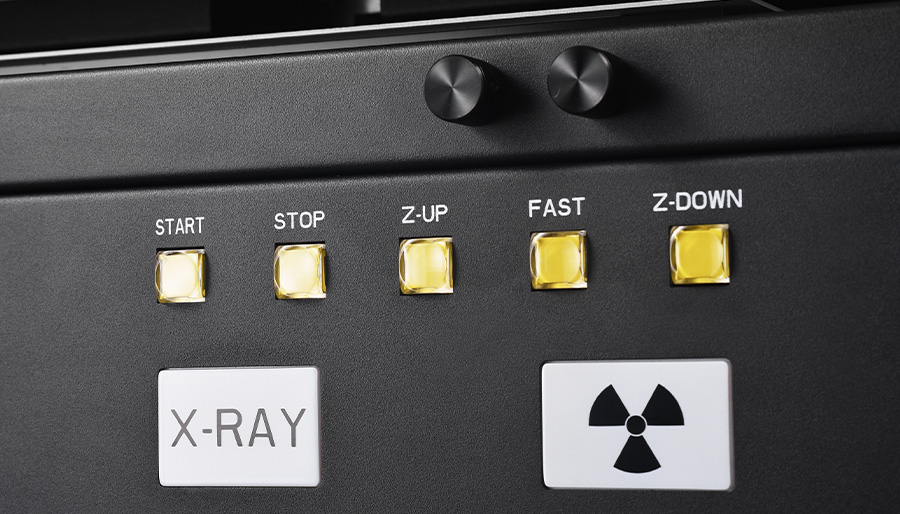

Измерение одной кнопкой

Интуитивно понятное и интеллектуальное программное обеспечение для анализа настолько просто в использовании, что любой человек может проверить образец без обучения, просто нажмите кнопку "Начать тест" и получите результаты через несколько секунд.

Автоматическая фокусировка

Быстрая и четкая фокусировка малых и больших образцов, увеличение видеоизображения, перекрестие и автофокус.

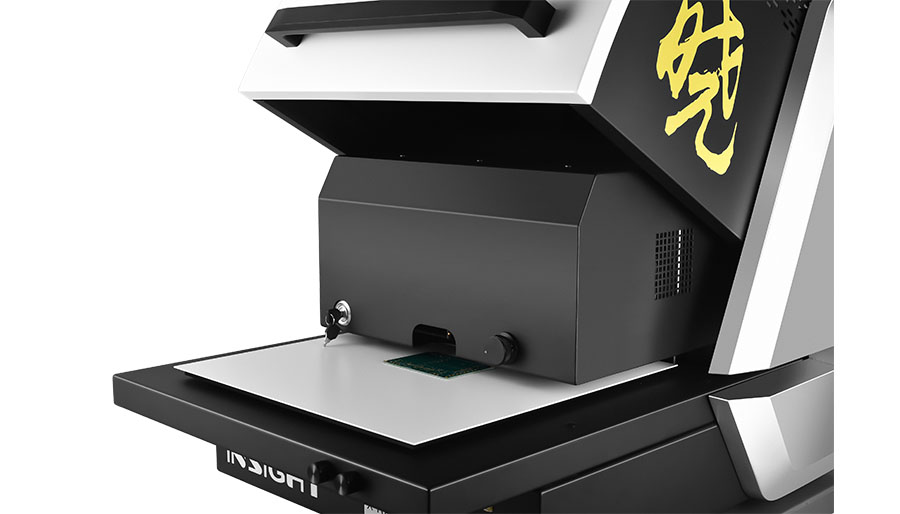

Очень большая измерительная камера

Щелевая конструкция (C-slot) корпуса прибора обеспечивает большое измерительное пространство и удобное размещение образцов, что позволяет измерять большие и плоские изделия, такие как печатные платы, а также крупные образцы сложной формы.

Неразрушающий контроль

Рентгеновская флуоресценция - это неразрушающий процесс анализа, не оставляющий следов, что делает измерения очень безопасными даже для чувствительных материалов.

Высокопроизводительные импортные детекторы

Выбираются высокочувствительные полупроводниковые детекторы, подходящие для многоэлементных покрытий, которые обеспечивают лучшее разрешение, меньший фоновый шум (самое высокое отношение S/N), долговременную стабильность и более длительный срок службы по сравнению с обычными герметичными газонормальными счетчиками.

Высокоточный регулируемый вручную X-Y этап

Оснащенный высокоточным X-Y этапом с ручной регулировкой, максимальная точность составляет до 25 мкм, что делает измерения микрообласти более удобными.



Область применения


NSIGHT 五金卫浴版(图1)

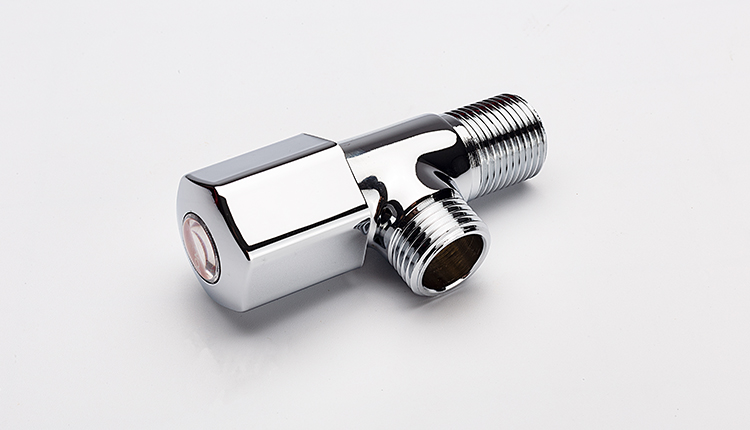

Товары для ванной комнаты

Фурнитура для ванной комнаты, как правило, делится на три составляющие. То есть, основа (неподвижные части), соединители, функциональные части, покрытие как основной процесс фурнитуры для ванной, для изделия имеет решающее значение, это связано со сроком службы изделия, отделкой, износостойкостью.



NSIGHT 五金卫浴版(图2)

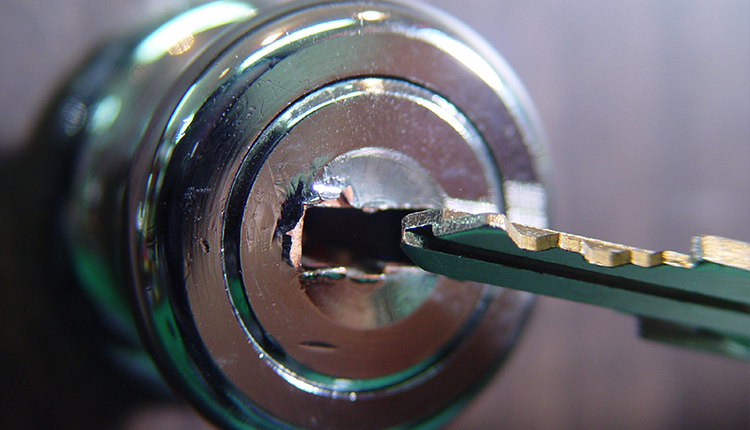

Фурнитура

Фурнитура относится к изделиям, полученным путем обработки и литья металлов, таких как золото, серебро, медь, железо, олово и т.д. Процесс нанесения покрытия широко используется в фурнитуре, и распространенными являются: цинковое покрытие, медное покрытие, никелевое покрытие, золотое покрытие, серебряное покрытие, оловянное покрытие, родиевое покрытие, палладиевое покрытие и покрытие сплавами.



NSIGHT 五金卫浴版(图3)

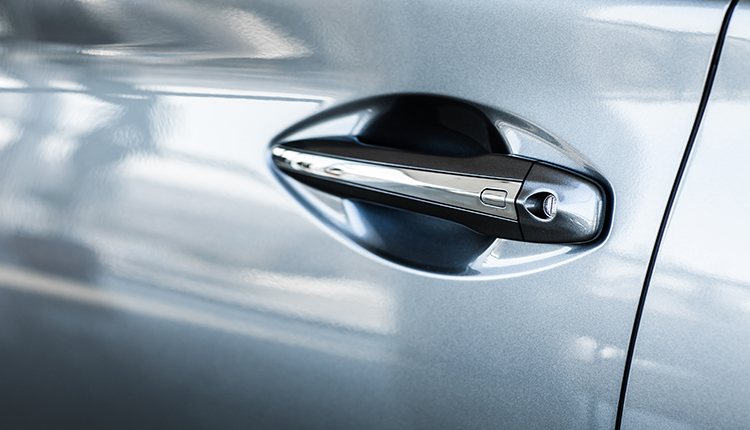

Декоративное покрытие

Оно может сделать детали красивыми и улучшить коррозионную и износостойкость поверхности, например, имитация золота Au и Cu-Zn, черный хром, черное никелевое покрытие и так далее.


NSIGHT 五金卫浴版(图4)

Слой покрытия ABS

В последние годы, с быстрым развитием промышленности, пластиковое покрытие широко используется в декоративном покрытии пластиковых деталей, ABS пластик является одним из наиболее широко используемых в пластиковом покрытии. По сравнению с металлическими деталями, пластиковые продукты покрытия может не только достичь хорошей текстуры металла, но и уменьшить вес продукции, эффективно улучшить внешний вид пластика и декоративные в то же время, но и улучшить его производительность в электричестве, тепла и коррозионной стойкости.



NSIGHT 五金卫浴版(图5)

Одиночный слой покрытия

Мы можем проверить толщину и элементный состав отдельных слоев покрытия, таких как железное никелирование, медное никелирование, железное хромирование, медное оловянное покрытие, медное золотое покрытие, медное серебряное покрытие и т.д.

NSIGHT 五金卫浴版(图6)

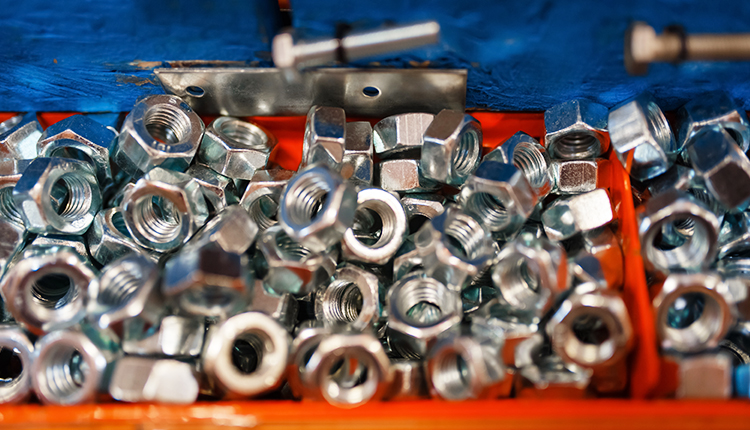

Крепеж

Крепеж очень широко используются механические части, с различными спецификациями, производительность и использование различных, стандартизированных, серийных, обобщенных степени высоких характеристик, для того, чтобы сделать крепеж для улучшения коррозионной стойкости с учетом внешнего вида крепежа, как правило, будет крепеж обработки поверхности, общая поверхность поверхности обработки цинкового покрытия, цинк-никель и Dacromet и другие способы.






Техническая спецификация

особенности

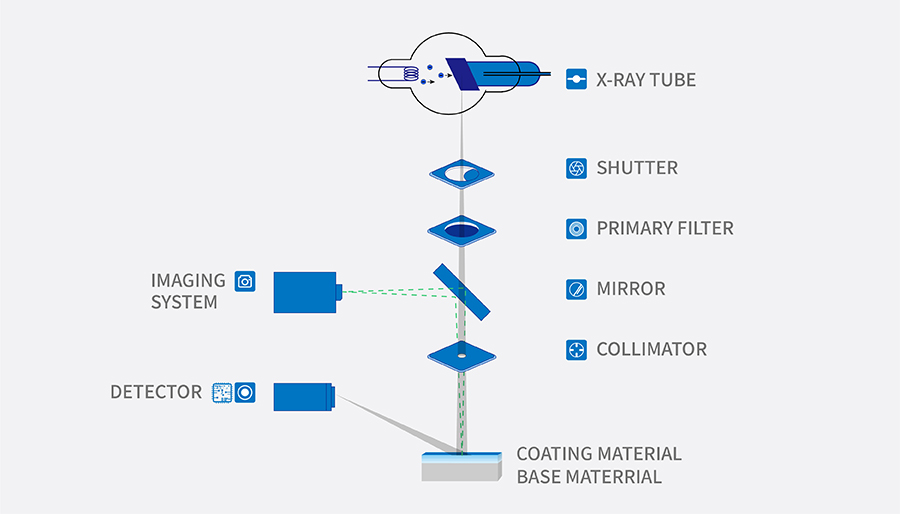

Архитектура измерений "сверху вниз", измерительная платформа XYZ, многослойный алгоритм Muti-FP

Элементарный диапазонNa—Fm
Количество анализируемых слоев5 слоев (4 слоя + подложка), каждый слой может анализировать 10 элементов, композиционный анализ - до 25 элементов
Рентгеновская трубка50 Вт (50 кВ, 1 мА), вольфрамо-палладиевая рентгеновская трубка (материал мишени опционально)
ремеслоВысокочувствительный Si-PIN детектор большой площади
коллиматорВозможность выбора φ0.5-φ5, возможность выбора мультивыравнивания
Камера

Цветная CMOS-камера высокого разрешения, 5 мегапикселей

Ручной образец XY-стадииДиапазон перемещения: 100 x 150mm
Программируемый XY-каскадДополнительно
Диапазон перемещения по оси Z150 mm
Размер выборочной корзины564mm ×540mm ×150mm(L×W×H)
Габаритные размеры664mm ×761mm ×757mm(L×W×H)
гири120KG
источник питанияAC 220V±5V 50Hz(конфигурация зависит от региона)
рейтинг150W
