Определение

Технология обработки поверхности печатной платы - это процесс искусственного формирования поверхностного слоя на компонентах печатной платы и местах электрических соединений с механическими, физическими и химическими свойствами, отличными от свойств подложки. Ее целью является обеспечение хорошей паяемости и электрических свойств печатной платы.

История применения

С непрерывным научно-техническим прогрессом, рыночным спросом на коммуникационные устройства, электронные носимые устройства, Интернет вещей, в сочетании с растущей зависимостью от электронных продуктов в автомобильной и других отраслях промышленности, стимулирует быстрый рост рынка печатных плат, контроль качества внутренних печатных плат становится все более строгим, и, в свою очередь, развитие технологии обработки поверхности печатных плат и модернизация становятся все более и более актуальными.

Классификация обработки поверхности печатных плат

Защита органических пятен (OSP)

Выравнивание горячим воздухом

Иммерсионное золото

Погружное серебро

Погружное олово

Никель-золото

Напыление олова

Технология смешанной обработки поверхности печатных плат

Применение РФА для контроля печатных плат

Толщина покрытия является наиболее важным фактором в обеспечении качества изделий из печатных плат. Обычно используемые методы измерения толщины покрытия включают разрушающие и неразрушающие две категории. Разрушающие методы измерения толщины включают кулонометрический метод анодного растворения, металлографический метод, метод взвешивания растворения, метод потока жидкости, метод капель и т.д.; неразрушающие методы измерения толщины включают механический метод, магнитный метод, метод вихревых токов, метод XRF-анализа. Среди них рентгенофлуоресцентный анализ является одним из распространенных и популярных методов в области измерения толщины покрытий благодаря своим неразрушающим, быстрым и прямым характеристикам.

Анализатор INSIGHT для анализа индустрии печатных плат

Для решения задач обнаружения и скрининга в процессе контроля обработки поверхности печатных плат и проверки качества продукции компания WaveSound Science предлагает высокоэффективные и интеллектуальные рентгенофлуоресцентные анализаторы, которые помогут клиентам снизить материальные затраты и выполнить требования промышленных спецификаций, таких как IPC-4552B, IPC-4556, IPC-4554, IPC-4553A и т. д.

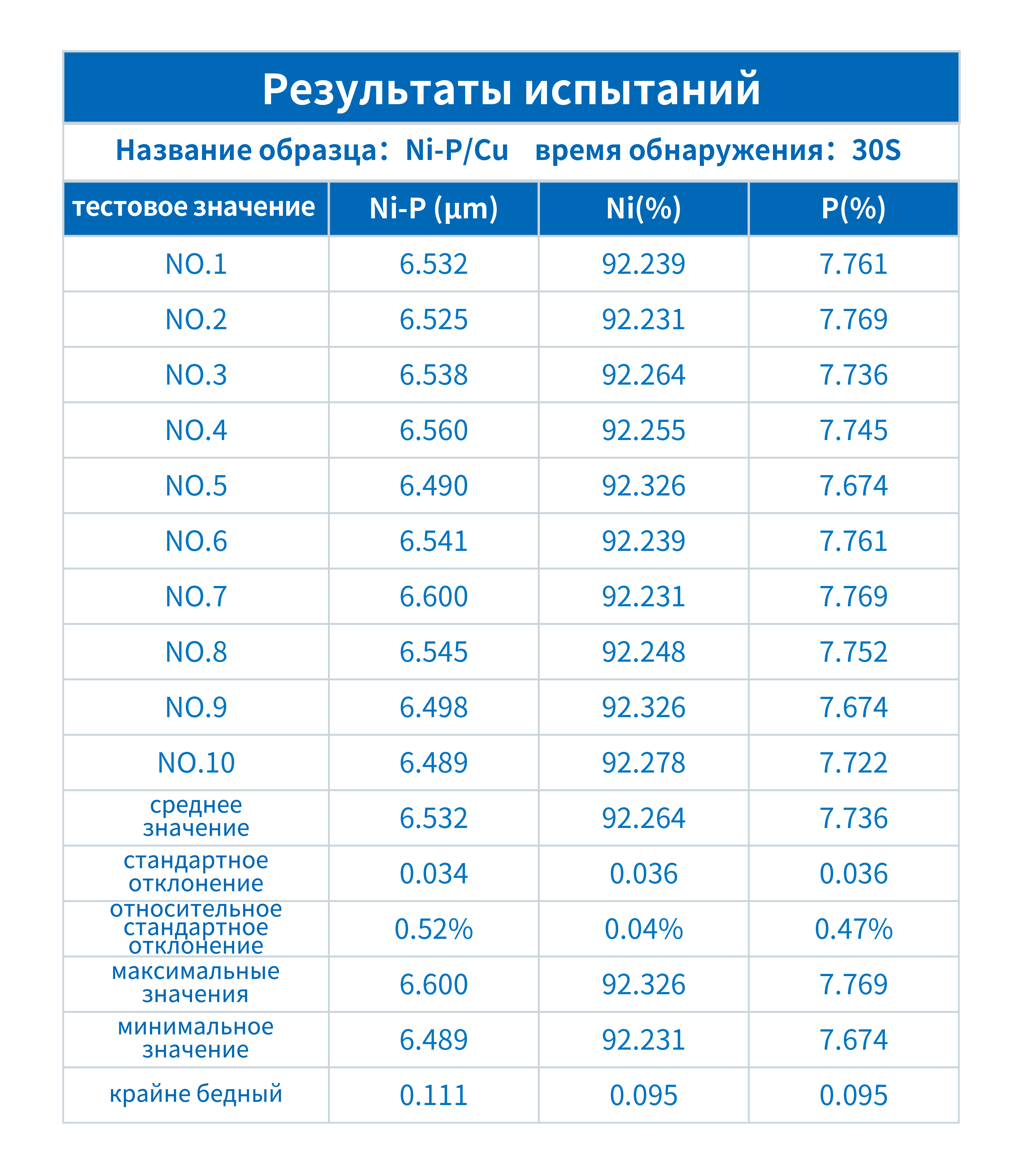

Толщиномер покрытий INSIGHT предоставляет пользователям гибкие и универсальные варианты коллиматоров для обеспечения чувствительности и скорости анализа, а также такие аппаратные средства, как измерительная камера увеличенного размера, программируемая ступенька для образца с автоматическим смещением и высокопроизводительный детектор. Ниже приведены результаты для группы образцов, проанализированных с помощью INSIGHT.
